Влияние диаметра и длины шнека на пропускную способность

Наружный диаметр лопасти определяет площадь рабочего сечения и потенциальный объём подачи за один оборот, а длина влияет на расстояние транспортировки, сопротивление движению, нагрузку на привод и требования к жёсткости вала. Поэтому эти параметры необходимо подбирать совместно, чтобы обеспечить требуемую пропускную способность без перегрузки двигателя, ускоренного износа и образования заторов.

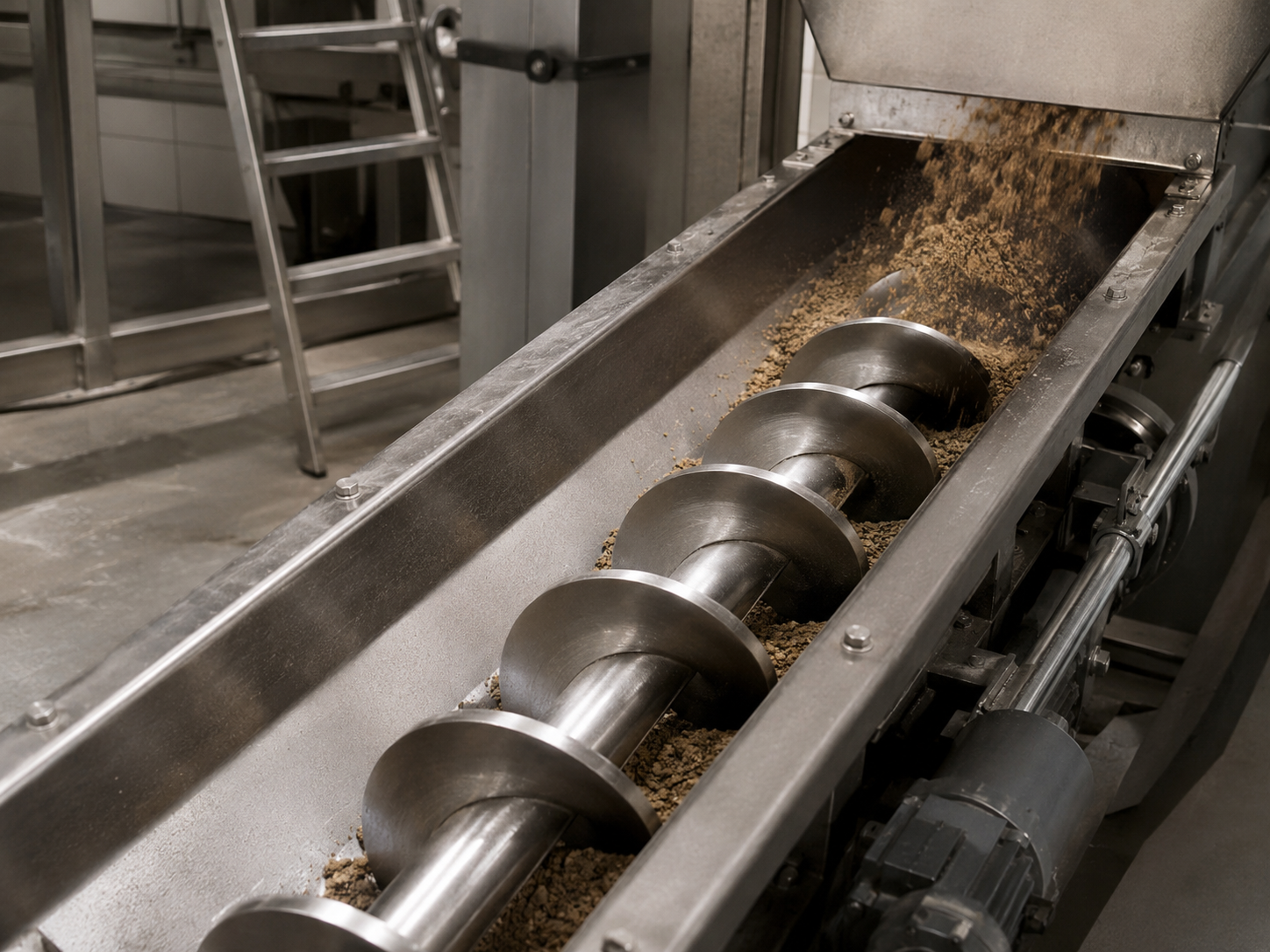

От чего зависят пропускная способность и производительность шнека

Пропускная способность и производительность шнека характеризуют объём или массу материала, которые механизм способен перемещать за определённый промежуток времени. В технических расчётах эти показатели тесно связаны и зависят от совокупности конструктивных параметров, режима работы, характеристик сырья и условий транспортировки. Основные факторы, влияющие на них, приведены ниже:

• Наружный диаметр лопасти и диаметр трубы шнека: определяют размеры транспортирующего канала и количество продукта, размещаемого между витками. Чем больше рабочее сечение, тем выше потенциальная подача за один оборот, однако одновременно возрастают масса сырья внутри корпуса и нагрузка на вал, опоры и привод.
• Шаг винтовой спирали: характеризует расстояние между соседними витками и влияет на объём материала, продвигаемого за один рабочий цикл. Увеличенный шаг способен повысить подачу, но без согласования с диаметром, скоростью и загрузочным узлом может привести к неполному заполнению полостей и пульсации потока.
• Частота вращения: увеличение количества оборотов позволяет повысить производительность в пределах допустимого рабочего режима. Чрезмерная скорость ухудшает осевое перемещение, ускоряет износ и может вызывать дополнительное уплотнение порошкообразного сырья, включая цемент, что повышает сопротивление и нагрузку на мотор-редуктор.
• Коэффициент заполнения: показывает, какая доля межвиткового пространства фактически занята материалом. Корпус не заполняется полностью, поскольку для устойчивого перемещения необходим свободный объём; конкретное значение зависит от сыпучести, плотности, угла установки и режима подачи. Для цемента и других мелкодисперсных порошков допустимое заполнение, как правило, ниже, чем для хорошо сыплющихся инертных материалов, из-за риска уплотнения и образования заторов.
• Свойства материала: насыпная плотность определяет массу продукта, перемещаемого при одинаковом объёме, и напрямую влияет на требуемый крутящий момент. Размер частиц задаёт необходимое проходное сечение, а влажность, липкость, абразивность, хрупкость и склонность к слёживанию могут снижать реальный грузопоток и повышать сопротивление движению.
• Угол установки: при наклонном расположении часть сырья пересыпается в сторону загрузки под действием силы тяжести. По сравнению с горизонтальной схемой уменьшается эффективное заполнение витков, снижается фактическая подача и возрастает мощность, необходимая для подъёма продукта.
• Длина рабочего органа: сама по себе не увеличивает объём материала, перемещаемого за один оборот, но повышает площадь контакта с корпусом и суммарное сопротивление. Чем протяжённее трасса, тем больше сырья одновременно находится внутри кожуха и тем выше требования к крутящему моменту, жёсткости вала и количеству промежуточных опор.
• Мощность привода: двигатель и редуктор должны поддерживать расчётную частоту вращения при полной рабочей нагрузке. Недостаточный крутящий момент приводит к снижению оборотов, нестабильному потоку, перегреву и невозможности реализовать предусмотренную конструкцией подачу.

Таким образом, пропускная способность формируется за счёт согласованной работы всех элементов винтового механизма. При подборе необходимо учитывать эти параметры совместно, чтобы обеспечить требуемую работу без перегрузки привода, образования заторов и ускоренного износа.

Как диаметр шнека влияет на пропускную способность

Влияние этой характеристики необходимо рассматривать комплексно, поскольку минимальный диаметр шнека должен соответствовать требуемой производительности, размерам фракции и свойствам материала. Изменение наружного размера отражается не только на объёме подачи, но и на конструкции вала, шаге спирали, скорости вращения и нагрузке на привод.

• Рабочее сечение и объём подачи: увеличение наружного диаметра расширяет пространство между валом и корпусом, поэтому за один оборот винтовая лопасть может переместить больше материала. Реальная производительность при этом зависит от степени заполнения и возможностей загрузочного узла.
• Размер допустимой фракции: крупный диаметр облегчает прохождение гранул, щепы и кусковых включений. Между лопастью, валом и кожухом должен оставаться достаточный зазор, иначе возрастает риск защемления сырья и образования заторов.
• Конструкция вала: в компактных гибких транспортёрах может применяться спираль без центрального стержня, тогда как крупные шнеки обычно оснащают прочным трубчатым валом. Его диаметр и толщина стенки должны обеспечивать устойчивость к изгибу и передаваемому крутящему моменту.
• Шаг винтовой лопасти: в стандартных конструкциях расстояние между витками часто принимают близким к наружному диаметру. При перемещении тяжёлых или склонных к уплотнению материалов шаг могут уменьшать, чтобы сократить объём разовой порции и снизить нагрузку на привод.
• Частота вращения: небольшие шнеки способны работать на высокой скорости — в отдельных конструкциях до 500–1000 об/мин. Крупные рабочие органы обычно вращаются значительно медленнее, примерно в диапазоне 10–60 об/мин, поскольку увеличение диаметра повышает линейную скорость наружной кромки и ускоряет износ.
• Крутящий момент: чем больше диаметр и масса одновременно перемещаемого сырья, тем выше сопротивление вращению. Поэтому мотор-редуктор, вал и соединительные элементы подбирают с учётом рабочего и пускового момента, особенно для заполненного транспортёра.

Таким образом, увеличение диаметра позволяет повысить потенциальную пропускную способность, но требует согласования размеров вала, шага витков, частоты вращения и характеристик привода с массой и свойствами транспортируемого материала.

Почему увеличение длины шнека не повышает его производительность

Длина определяет расстояние между участками загрузки и выгрузки, но не увеличивает площадь поперечного сечения. Она также не расширяет объём одной межвитковой полости и не повышает количество оборотов за единицу времени. Поэтому простое удлинение конструкции не создаёт дополнительной пропускной способности. На практике оно чаще создаёт факторы, способные уменьшить фактический результат:

• Рост площади контакта: продукт дольше взаимодействует с лопастями, центральным валом и корпусом. Увеличивается суммарное трение, которое должен преодолевать привод.
• Повышение массы внутри кожуха: в длинном транспортёре одновременно находится больше сырья. Эта масса создаёт дополнительную нагрузку на винтовую спираль, опоры и редуктор.
• Увеличение крутящего момента: для вращения заполненного элемента требуется большее усилие. Особенно высокая нагрузка возникает при запуске после аварийной остановки или технологического перерыва.
• Рост продолжительности перемещения: каждая частица дольше находится внутри механизма. Для хрупкой продукции это означает большее число контактов с металлическими поверхностями и повышенную вероятность разрушения.
• Повышение требований к жёсткости вала: с увеличением длины возрастает риск прогиба и биения рабочего органа. Для сохранения соосности могут потребоваться промежуточные опоры, которые усложняют конструкцию и создают дополнительное сопротивление движению материала.

Следовательно, длина оказывает преимущественно косвенное влияние. Она не формирует исходную вместимость винтового канала, но определяет величину механических потерь и требуемую мощность.

Совместное влияние диаметра и длины шнека на пропускную способность

Диаметр и длина влияют на разные стороны рабочего процесса, поэтому их необходимо рассматривать совместно. Оптимальное сочетание зависит от требуемой производительности, расстояния перемещения и свойств материала.

Таким образом, выбор сочетания диаметра и длины шнека определяется требуемой производительностью, расстоянием перемещения и свойствами материала.

Как правильно подобрать диаметр и длину шнека

Чтобы определить, какой диаметр и какую длину шнека выбрать, необходимо учитывать взаимосвязанные факторы, влияющие на производительность и надёжность механизма. Ниже приведены основные критерии согласования геометрии винта с условиями работы, свойствами материала и характеристиками привода.

1. Требуемая производительность: необходимо определить номинальный и максимальный объём или массу материала, перемещаемого за единицу времени. Дополнительно учитывают продолжительность работы, количество пусков и необходимость регулирования подачи.
2. Свойства транспортируемого материала: насыпная плотность, размер фракции, влажность, абразивность, хрупкость и склонность к слёживанию влияют на рабочее сечение, скорость вращения и требуемую мощность. Для неоднородного сырья особенно важно учитывать наиболее крупные включения.
3. Длина и конфигурация трассы: протяжённость, угол наклона и высота подъёма определяют сопротивление перемещению и нагрузку на привод. Для длинных линий также рассчитывают количество секций, расположение опор и доступ к узлам для обслуживания.
4. Наружный диаметр и размер вала: рабочее сечение должно обеспечивать требуемую подачу и свободное прохождение продукта без защемления. При этом вал или ступица должны сохранять достаточную жёсткость, воспринимать крутящий момент и не допускать прогиба рабочего органа.
5. Шаг и форма спирали: расстояние между витками подбирают с учётом диаметра, сыпучести и склонности материала к уплотнению. Для тяжёлых, вязких или волокнистых продуктов могут применяться уменьшенный или переменный шаг, ленточные, сегментные либо безосевые конструкции.
6. Частота вращения и параметры привода: скорость должна обеспечивать стабильное осевое движение без чрезмерного пересыпания, износа и повреждения продукта. Двигатель и редуктор выбирают по рабочему и пусковому моменту с учётом трения по всей длине, наклона и возможности запуска заполненного механизма.
7. Загрузка, выгрузка и проверка в работе: входной и выходной патрубки не должны ограничивать поток или вызывать подпор. После монтажа проверяют фактическую производительность, равномерность подачи, потребляемый ток, нагрев опор, вибрацию и состояние перемещаемого продукта.

Комплексный подход позволяет согласовать диаметр, длину, шаг, скорость и мощность привода, чтобы получить требуемую производительность без перегрева, заторов и ускоренного износа деталей.

Типичные ошибки при выборе размеров шнека

Ошибки при проектировании редко проявляются только в виде недостаточной производительности. Неправильное сочетание размеров приводит к перегреву двигателя, ускоренному износу, повреждению продукта, нестабильной подаче и частым остановкам.

• Выбор диаметра только по требуемой производительности: распространённый подход заключается в подборе наружного размера по заданному объёму в час без анализа плотности и свойств сырья. Формально винт может иметь достаточное сечение, но привод окажется неспособным перемещать соответствующую массу.
• Игнорирование диаметра вала: оценка только наружного габарита приводит к завышению полезного сечения. Два изделия одинакового размера могут иметь разную вместимость, если центральная часть занимает неодинаковую долю канала.
• Увеличение длины без перерасчёта привода: производительность короткого транспортёра нередко пытаются сохранить после удлинения корпуса, оставляя прежний мотор-редуктор. При этом не учитывается рост трения и массы продукта внутри установки.
• Попытка повысить подачу только увеличением оборотов: регулирование скорости является удобным способом изменения производительности, но работает только в определённом диапазоне. После его превышения продукт начинает вращаться вместе со спиралью, интенсивно пересыпаться и хуже продвигаться вдоль оси.
• Несоответствие шага наружному диаметру и свойствам продукта: шаг нельзя выбирать отдельно от рабочего сечения и частоты вращения. Слишком большое расстояние между витками не гарантирует высокой подачи, если полости не успевают заполняться.

Таким образом, выбор размеров не сводится к одному параметру — необходимо совместно учитывать диаметр, шаг, длину, свойства материала и мощность привода. Игнорирование любой из этих взаимосвязей ведёт к снижению реальной производительности, перегрузкам или преждевременному износу оборудования.

Заключение

Диаметр и длина шнека по-разному влияют на пропускную способность, но должны рассчитываться совместно. Наружный размер определяет рабочее сечение и объём материала, перемещаемого за один оборот, тогда как протяжённость трассы влияет на трение, массу сырья внутри корпуса, крутящий момент и требования к жёсткости вала. Простое увеличение диаметра не гарантирует роста фактической подачи, а удлинение механизма без перерасчёта привода может привести к снижению оборотов, перегреву и нестабильной работе. Для эффективного транспортирования необходимо учитывать требуемую производительность, характеристики продукта, размер фракции, шаг спирали, частоту вращения, угол установки и возможности загрузочного узла. Согласованный подбор этих параметров позволяет обеспечить равномерный грузопоток, снизить энергозатраты, предотвратить заторы и продлить срок службы рабочих деталей.
