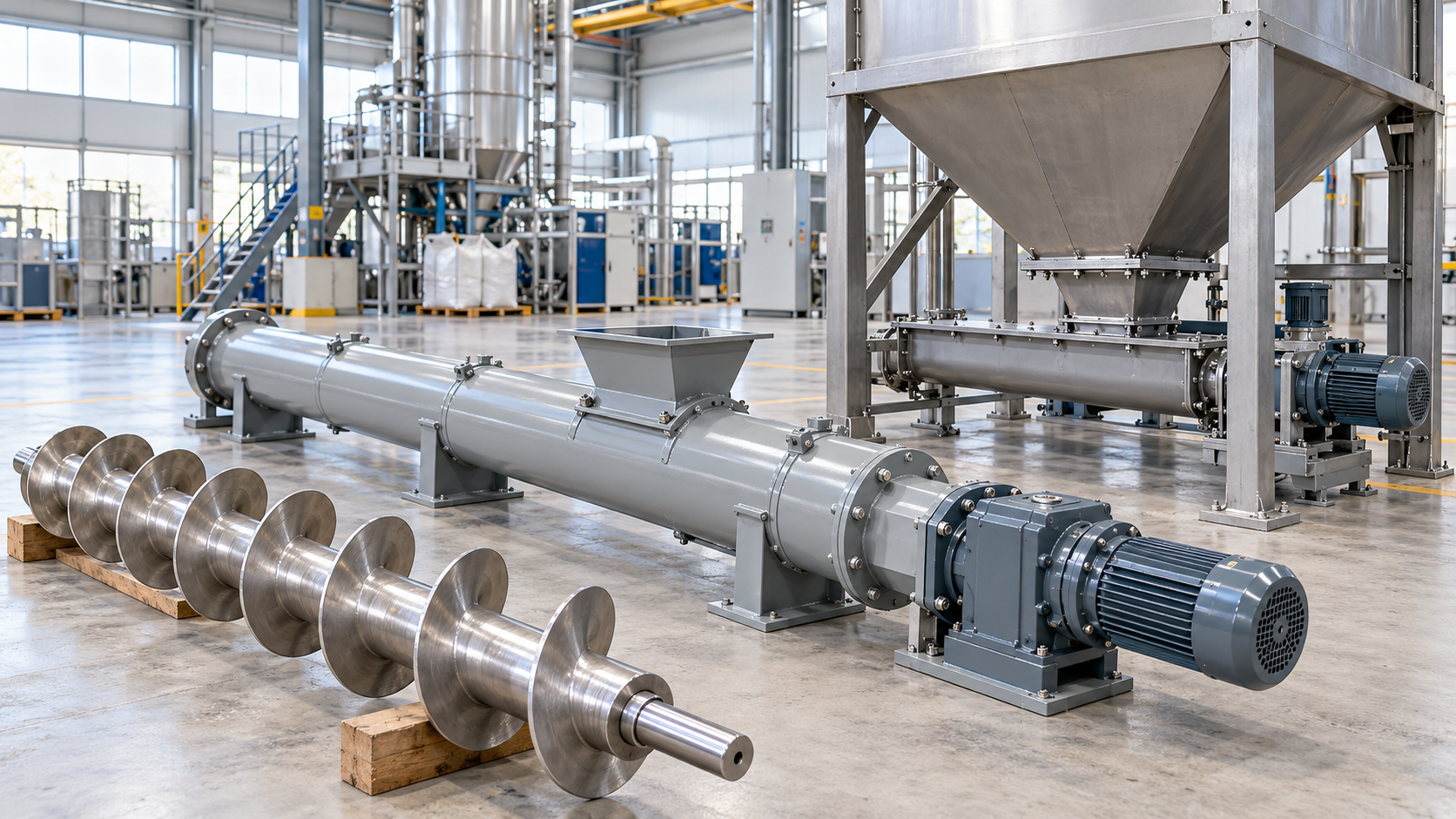

В чём разница между шнеком, винтовым транспортёром и шнековым питателем

Шнек, винтовой транспортёр и шнековый питатель — термины, которые часто используются для обозначения оборудования с вращающимся винтовым рабочим органом. Однако они не всегда взаимозаменяемы. Шнек представляет собой отдельный механизм или деталь машины, транспортёр предназначен преимущественно для перемещения материала, а питатель — для его управляемой подачи в технологический процесс.

Различия особенно важны при проектировании производственных линий, составлении технического задания и подборе запасных частей. Одинаковые по внешнему виду винтовые механизмы могут иметь разную геометрию, режим вращения, степень заполнения и требования к точности подачи. Поэтому при выборе оборудования необходимо учитывать не только название, но и выполняемую технологическую функцию.

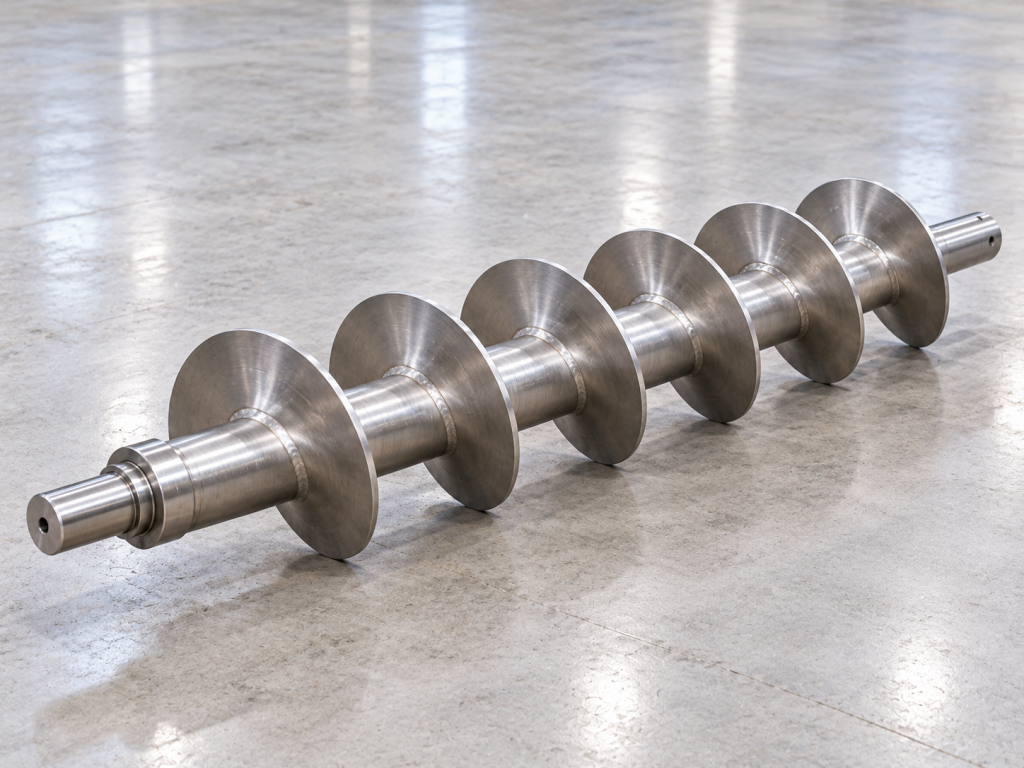

Что такое шнек и для чего он используется

Промышленный шнек — это вращающийся рабочий орган с винтовой поверхностью, предназначенный для перемещения, перемешивания, уплотнения или обработки материала. В наиболее распространённом исполнении он состоит из центрального вала и закреплённых на нём спиральных витков. Существуют также безосевые конструкции, в которых рабочим элементом служит самостоятельная винтовая спираль. При вращении винтовая поверхность воздействует на находящийся между витками продукт. В зависимости от конструкции и условий работы создаётся осевое перемещение, перемешивание либо уплотнение. Характер процесса определяется геометрией рабочего органа, свойствами сырья и устройством окружающего корпуса.

Основные конструктивные элементы

Рабочие органы винтового типа различаются по диаметру, длине, шагу спирали, толщине витков и материалу изготовления. Наиболее распространены следующие элементы и исполнения:

• Центральный вал: передаёт крутящий момент от привода к винтовой поверхности и обеспечивает жёсткость конструкции. В безосевых исполнениях отсутствует.
• Винтовые витки: формируют рабочую поверхность, которая воздействует на перемещаемое сырьё. Их шаг и профиль влияют на производительность и характер движения продукта.
• Сплошная спираль: применяется преимущественно для перемещения порошкообразных, зернистых и других сыпучих продуктов.
• Ленточная спираль: имеет зазор между центральным валом и рабочей лентой. Может использоваться для отдельных вязких и склонных к налипанию материалов.
• Лопастное исполнение: предусматривает отдельные винтовые лопасти и применяется в механизмах, где требуется сочетать перемещение с перемешиванием.
• Безосевая конструкция: используется для некоторых влажных, волокнистых и неоднородных сред, способных наматываться на центральный вал.

Выбор геометрии зависит от технологической задачи. Например, для транспортирования сухого зернистого сырья может применяться сплошная винтовая поверхность, а для перемещения влажного осадка — безосевое исполнение с соответствующим корпусом и опорами.

Где применяется винтовой рабочий орган

Использование таких деталей не ограничивается транспортирующим оборудованием. Они устанавливаются в экструдерах, смесителях, прессах, дозирующих устройствах, буровых механизмах и машинах переработки отходов. В экструдере вращающийся винт обеспечивает перемещение и переработку полимерной массы, в прессе создаёт условия для уплотнения сырья, а в смесителе участвует в перераспределении компонентов. Следовательно, наличие винтовой поверхности ещё не означает, что машина относится к транспортёрам.

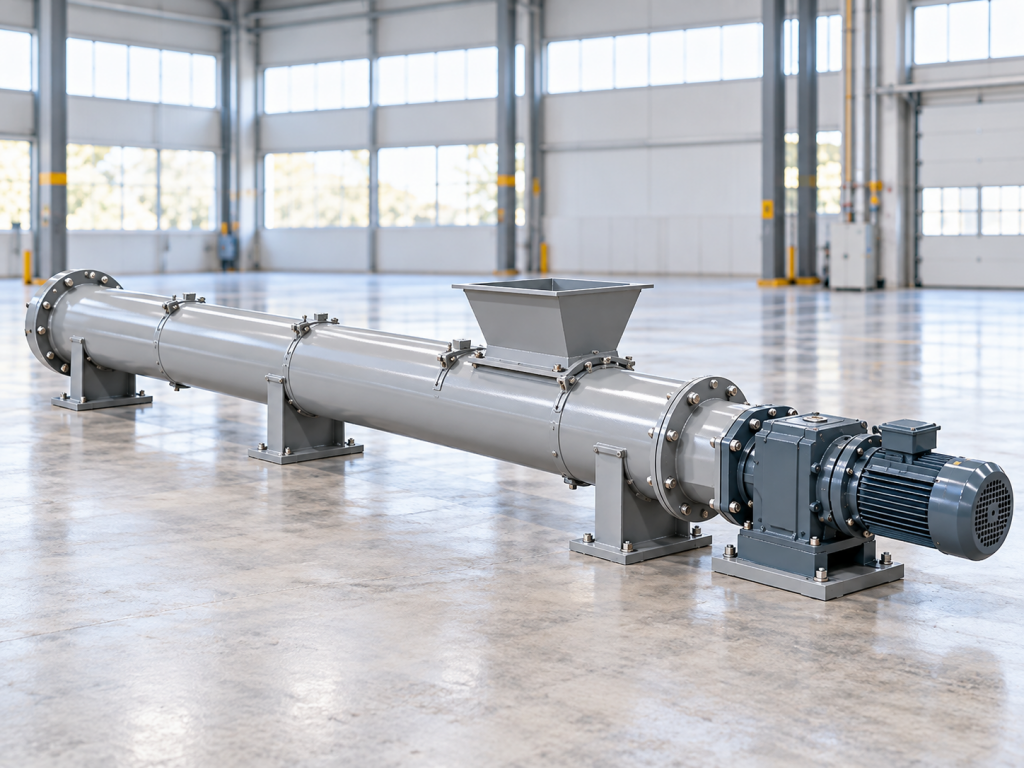

Что такое винтовой транспортёр

Винтовой транспортер — это машина непрерывного действия, предназначенная для перемещения материала внутри трубы или желоба с помощью вращающегося рабочего органа. В отличие от отдельной винтовой детали, транспортёр представляет собой комплект оборудования с приводом, корпусом, опорными узлами и устройствами загрузки и выгрузки. Основная функция такой машины — передача сырья между участками технологической линии. Перемещение может осуществляться по горизонтали, под наклоном или вертикально, если конструкция рассчитана на соответствующий режим.

Устройство и принцип работы

Типовая конструкция включает несколько функциональных узлов:

• Корпус: труба или желоб, ограничивающие рабочее пространство и направляющие поток сырья.
• Винтовой рабочий орган: перемещает продукт вдоль оси корпуса при вращении.
• Привод: электродвигатель с редуктором или другой механизм, обеспечивающий необходимую частоту вращения и крутящий момент.
• Подшипниковые опоры: поддерживают вращающиеся элементы и воспринимают возникающие нагрузки.
• Загрузочные и разгрузочные патрубки: обеспечивают поступление материала и его передачу на следующий технологический участок.
• Уплотнения и защитные устройства: ограничивают выход пыли, защищают опоры и повышают безопасность эксплуатации.

После поступления продукта в корпус вращающиеся витки создают осевое перемещение. Для нормальной работы необходимо, чтобы материал не вращался полностью вместе с рабочим органом. Этому способствуют взаимодействие с корпусом, сила тяжести и особенности заполнения рабочей полости. При увеличении угла наклона часть сырья может перемещаться обратно между витками. Поэтому производительность наклонной установки нельзя определять только по параметрам аналогичной горизонтальной машины.

Разновидности транспортирующего оборудования

Винтовые шнековые транспортеры выпускаются в нескольких конструктивных исполнениях, различающихся расположением рабочей оси, формой корпуса и условиями эксплуатации.

• Горизонтальные: перемещают материал между технологическими агрегатами, бункерами и накопительными ёмкостями.
• Наклонные: обеспечивают передачу сырья с изменением высоты, но требуют учёта снижения производительности и возможного обратного движения продукта.
• Вертикальные: поднимают материал вверх и имеют специальные требования к частоте вращения, загрузке и геометрии винтовой поверхности.
• Трубчатые: используют закрытый цилиндрический корпус, который удобен для ограничения пыления при соответствующей герметизации соединений.
• Желобчатые: предусматривают корпус с открываемой крышкой, что облегчает осмотр, очистку и обслуживание.
• Безосевые: применяются для отдельных видов влажного, волокнистого и неоднородного сырья с учётом повышенного трения о корпус.

Разделение на трубчатые и желобчатые исполнения не означает различия между транспортёром и конвейером. Эти названия обозначают одну функциональную группу машин. Конкретная конструкция выбирается по свойствам продукта, расположению оборудования и требованиям технологического процесса.

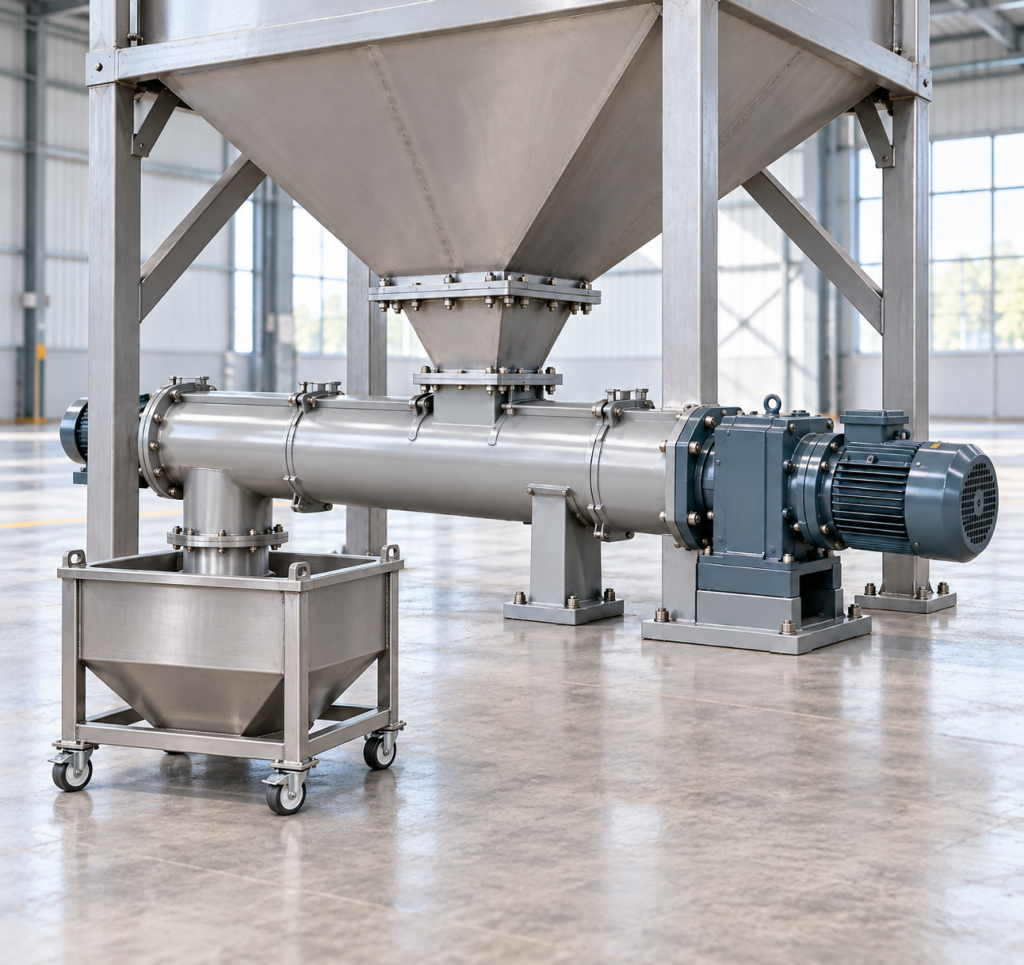

Что такое шнековый питатель

Шнековый питатель — это устройство для регулируемой подачи материала из бункера, силоса или другой накопительной ёмкости в последующее технологическое оборудование. Его основная задача заключается не просто в перемещении сырья, а в обеспечении требуемого расхода на выходе. Такие механизмы устанавливаются перед смесителями, мельницами, дозаторами, прессами и другими агрегатами, для которых важно поддерживать заданную интенсивность загрузки.

Конструктивные особенности питателя

По принципу действия питатель близок к транспортирующей машине, однако его конструкция и система управления подбираются с учётом условий забора продукта и необходимости регулирования потока. Для этого могут использоваться следующие решения:

• Регулируемый привод: позволяет изменять частоту вращения рабочего органа и управлять расходом материала.
• Специальная геометрия загрузочной зоны: обеспечивает более равномерный забор сырья из бункера и уменьшает вероятность локального уплотнения.
• Переменный шаг витков: может применяться для постепенного увеличения вместимости межвиткового пространства вдоль зоны загрузки.
• Датчики и автоматика: обеспечивают согласование подачи с работой последующего оборудования.
• Уплотнения корпуса: ограничивают выход пыли и неконтролируемое поступление продукта через соединения.
• Контроль перегрузки: позволяет обнаруживать заклинивание, повышенный момент сопротивления или нарушение нормального движения сырья.

Для точного массового дозирования одной регулировки оборотов недостаточно. Изменение насыпной плотности, влажности и степени заполнения может приводить к отклонениям фактического расхода. Поэтому в ответственных процессах применяют весовые измерения, обратную связь и калибровку системы.

Подача сыпучих материалов

Шнековый питатель для сыпучих материалов применяется при работе с порошками, гранулами, зерном, минеральными компонентами и другими продуктами, которые необходимо направлять в технологическую линию с контролируемым расходом. Особое значение имеют условия поступления сырья из накопительной ёмкости. При недостаточной пропускной способности выходного отверстия возможны зависание продукта и образование сводов. При неправильной геометрии загрузочной зоны возникают неравномерный забор, повышенное сопротивление вращению и преждевременный износ. Поэтому питатель необходимо рассчитывать совместно с бункером, учитывая форму выпускного отверстия, характеристики сырья и предполагаемый режим эксплуатации.

Чем отличаются шнек, винтовой транспортёр и шнековый питатель

Главное различие заключается в назначении. Винтовой рабочий орган является конструктивным элементом, транспортёр представляет собой машину для перемещения продукта, а питатель обеспечивает его управляемую выдачу из накопителя. При этом граница между транспортирующей и питающей машиной не всегда определяется внешним видом. Один и тот же принцип перемещения может использоваться для обеих задач. Различия проявляются в условиях загрузки, способе регулирования производительности и требованиях к стабильности расхода.

Таким образом, винтовая деталь может входить в состав обоих видов оборудования. При этом транспортёр способен выполнять функцию подачи, если его конструкция и режим работы обеспечивают необходимые характеристики расхода. Однако не каждую транспортирующую машину можно использовать как точный дозатор без дополнительной системы измерения и управления.

Применение шнекового оборудования в различных отраслях промышленности

Винтовые механизмы используются для транспортирования, регулируемой подачи и распределения порошкообразных, зернистых, гранулированных и влажных материалов. Конструкция оборудования зависит от свойств сырья, условий эксплуатации и требований технологического процесса. Основные направления применения представлены в таблице.

Выбор винтового оборудования определяется характеристиками перерабатываемого сырья. Для минеральных порошков важны износостойкость и герметичность, для зерновых материалов — сохранность частиц и безопасность, а для влажных отходов — защита от засорения и коррозии. Правильно подобранная конструкция обеспечивает необходимую производительность и снижает риск преждевременного износа.

Какие параметры учитывать при выборе шнекового оборудования

Выбор шнекового оборудования зависит от его технологического назначения, характеристик перемещаемого материала и условий эксплуатации. Для транспортирования сырья между агрегатами, регулируемой подачи из бункера или выполнения операций внутри производственной установки требуются разные конструктивные решения. При подборе учитывают свойства продукта, необходимую производительность, геометрию рабочего органа и параметры привода.

Характеристики перемещаемого материала

Физические и химические свойства сырья определяют конструкцию шнека, допустимую частоту вращения, степень заполнения корпуса и требования к материалам изготовления. Основные характеристики:

• Насыпная плотность: необходима для расчёта массовой производительности, крутящего момента и нагрузок на рабочие элементы.
• Гранулометрический состав: влияет на характер перемещения, вероятность заклинивания и интенсивность износа рабочих поверхностей.
• Влажность: определяет склонность материала к налипанию, комкованию и образованию отложений внутри корпуса.
• Абразивность: учитывается при выборе марки стали, толщины витков и защитных покрытий.
• Сыпучесть: влияет на равномерность поступления сырья из бункера и заполнение межвиткового пространства.
• Температура: определяет требования к материалам корпуса, подшипниковым опорам, уплотнениям и компенсации тепловых деформаций.
• Химическая активность: учитывается при выборе коррозионностойких сталей и защитных решений.

Особое внимание уделяют материалам, склонным к слёживанию, образованию сводов и изменению свойств при хранении. Для такого сырья необходимо дополнительно оценивать условия загрузки, поскольку даже правильно рассчитанный механизм может работать нестабильно при неравномерном поступлении продукта.

Геометрические и эксплуатационные параметры

После определения свойств материала устанавливают требуемую производительность и основные конструктивные характеристики оборудования:

• Диаметр винтовой поверхности: влияет на объём межвиткового пространства и пропускную способность механизма.
• Шаг витков: определяет геометрию перемещения материала. В зависимости от назначения оборудования может быть постоянным или переменным.
• Длина трассы: влияет на сопротивление движению, конструкцию вала и необходимость установки промежуточных опор.
• Угол наклона: учитывается при расчёте производительности и выборе горизонтального, наклонного или вертикального исполнения.
• Частота вращения: влияет на расход материала, динамические нагрузки и интенсивность взаимодействия сырья с рабочими поверхностями.
• Мощность привода: подбирается с учётом рабочих нагрузок, условий пуска и возможных перегрузок.
• Рабочие зазоры: определяют вероятность контакта витков с корпусом, обратного перемещения материала и заклинивания крупных частиц.
• Производительность: устанавливается по необходимому объёмному или массовому расходу с учётом возможных изменений свойств сырья.

Для шнековых питателей дополнительно определяют диапазон регулирования подачи и допустимое отклонение фактического расхода. Если технологический процесс требует точного дозирования, предусматривают весовые измерения и автоматическое управление. При установке питателя непосредственно под бункером также учитывают геометрию выпускного отверстия и давление материала на рабочий орган.

Подбор шнека для замены и ремонта оборудования

При замене изношенного шнека необходимо учитывать не только характеристики перерабатываемого материала, но и конструкцию существующей машины. Для изготовления или подбора рабочего органа потребуются следующие данные:

1. Наружный диаметр и длина: определяют габариты детали и её совместимость с корпусом оборудования.
2. Шаг и направление навивки витков: влияют на направление перемещения материала и соответствие рабочему режиму.
3. Толщина витков: выбирается с учётом механических нагрузок и интенсивности абразивного износа.
4. Материал изготовления: подбирается по условиям эксплуатации, включая воздействие абразивных частиц, влаги и химически активных веществ.
5. Посадочные размеры: обеспечивают правильное соединение рабочего органа с приводом и опорными узлами.
6. Чертёж или образец: позволяют воспроизвести геометрию детали и проверить её соответствие существующему оборудованию.

Для действующих производственных линий также важно учитывать характер предыдущих неисправностей. Повторяющийся износ отдельных участков может указывать на локальные перегрузки или неправильное распределение материала, а повреждение опор — на нарушение соосности, загрязнение или недостаточную смазку. Таким образом, выбор шнекового оборудования должен основываться на совокупности технологических, конструктивных и эксплуатационных параметров. Правильное определение характеристик сырья, геометрии рабочего органа и режима работы позволяет обеспечить необходимую производительность, стабильность подачи и снизить риск преждевременного износа деталей.

Заключение

Шнек, винтовой транспортёр и питатель объединены общим принципом работы, но различаются по функциональному назначению. Первый представляет собой рабочий орган, второй используется преимущественно для перемещения сырья, а третий предназначен для его управляемой подачи. При этом транспортёр и питатель могут иметь близкую конструкцию, поэтому окончательное назначение оборудования определяется условиями работы и требованиями технологического процесса. Для правильного выбора необходимо учитывать свойства материала, производительность, геометрию винтовой поверхности, условия загрузки, мощность привода и характер эксплуатационных нагрузок. Особое значение имеют износостойкость рабочих элементов, стабильность подачи и возможность технического обслуживания.
