Производительность шнекового транспортера

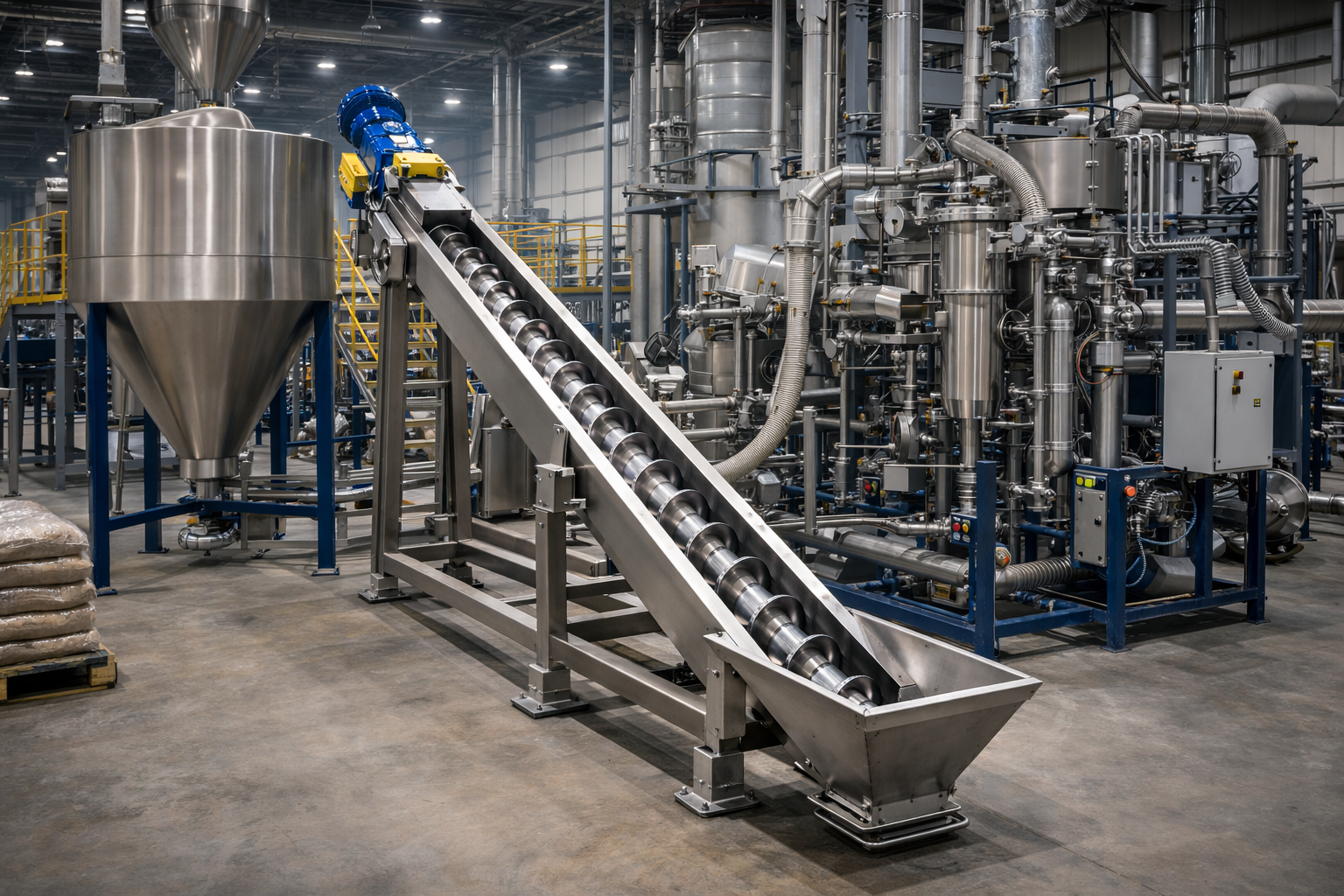

Шнековый транспортер востребован в строительстве, аграрной сфере, пищевой и химической промышленности, а также на предприятиях, где важны компактность, герметичность подачи и стабильная транспортировка сырья на небольшие расстояния. Конструктивно устройство представляет собой вращающийся винт в закрытом желобе или кожухе, за счет чего материал получает поступательное движение от зоны загрузки к месту выгрузки.

Показатель производительности является одним из главных критериев при выборе такого оборудования, потому что именно он определяет, какой объем или массу продукта транспортер способен переместить за единицу времени. При этом для инженерного подбора всегда важно различать расчетную и фактическую подачу: теоретически шнек может показать одну величину, а в реальных условиях эксплуатации итоговый результат зависит от влажности сырья, степени заполнения, длины трассы, угла установки и режима вращения.

Устройство шнекового транспортера

Шнековый транспортер, также известный как винтовой конвейер, — это механическое оборудование непрерывного действия, предназначенное для перемещения сыпучих, порошкообразных и мелкокусковых материалов за счет вращения винтового рабочего органа. Устройство основано на принципе осевого перемещения: при вращении шнека сырье захватывается витками и последовательно продвигается вдоль корпуса от зоны загрузки к месту выгрузки. Конструктивно винтовой конвейер состоит из нескольких основных элементов, каждый из которых выполняет свою функцию и влияет на стабильность работы:

• Желоб (корпус): Представляет собой металлический канал, внутри которого размещается шнек. Обычно выполняется из листовой стали и может состоять из нескольких секций, соединенных между собой. Корпус обеспечивает направление движения материала и защищает его от внешних воздействий, а также может быть герметизирован для работы с пылящими или агрессивными средами.
• Шнек (винт): Основной рабочий орган, выполненный в виде трубы с приваренными спиральными лопастями. При вращении именно витки захватывают продукт и перемещают его вдоль оси. Геометрия, включая диаметр и шаг витков, напрямую влияет на результативность и характер движения груза.
• Привод (электродвигатель с редуктором): Обеспечивает вращение шнека с заданной частотой. Редуктор позволяет адаптировать скорость под конкретные условия эксплуатации, а муфты передают крутящий момент на вал. От характеристик привода зависит стабильность работы и возможность регулирования работоспособности.
• Опоры и подшипники: Служат для поддержания вала шнека и снижения трения при его вращении. В конструкции используются как концевые, так и промежуточные опоры, особенно на длинных транспортерах. Упорные подшипники воспринимают осевые нагрузки, возникающие при перемещении сырья.
• Загрузочное устройство: Узел, через который материал поступает внутрь транспортера. Обычно представляет собой отверстие или патрубок в верхней части корпуса, иногда с крышкой или люком. Его конструкция влияет на равномерность подачи и степень заполнения шнека.
• Разгрузочное устройство: Элемент, предназначенный для вывода продукта. Располагается в нижней или боковой части корпуса и может иметь различную форму в зависимости от требований технологического процесса.
• Крышка и элементы герметизации: Закрывают верхнюю часть желоба и предотвращают потери материала, а также защищают окружающую среду от пыли. Соединение секций корпуса часто выполняется с использованием фланцев и уплотнительных прокладок.

Шнековый транспортер представляет собой систему взаимосвязанных узлов, где каждый элемент играет важную роль в обеспечении надежной и эффективной транспортировки. Правильный подбор и согласование всех компонентов конструкции позволяют добиться стабильной работы оборудования и соответствия заданной производительности.

Что такое производительность шнекового транспортера

Производительность шнекового транспортера — это количество материала, которое оборудование способно переместить за определенный промежуток времени при заданных условиях эксплуатации. Этот показатель является ключевым при выборе и расчете винтового конвейера, поскольку он напрямую отражает эффективность работы всей транспортной системы и ее соответствие технологическим требованиям.

Данный параметр рассматривается в нескольких аспектах. Прежде всего выделяют объемную производительность, которая показывает, какой объем сырья проходит через транспортер за единицу времени, обычно в м³/ч. Дополнительно рассчитывают массовую производительность, выражаемую в т/ч, которая учитывает насыпную плотность. Это различие принципиально важно, поскольку одинаковый объем различных материалов может создавать совершенно разную нагрузку на элементы системы.

Дополнительно различают теоретическую и фактическую производительность. Теоретическая определяется расчетным путем и основывается на геометрии шнека, шаге витков и скорости вращения. Она показывает потенциальные возможности техники при идеальных условиях. Фактическая же учитывает реальные потери, возникающие в процессе работы: неполное заполнение, сопротивление движению материала, влияние длины транспортера, угла наклона и особенностей загрузки. Именно фактический показатель имеет практическое значение, так как он отражает реальную эффективность работы оборудования в производственной среде.

От чего зависит производительность шнекового транспортера

Результативность зависит не от одного показателя, а от целого комплекса параметров, которые работают во взаимосвязи. Именно поэтому при расчете нельзя ориентироваться только на один фактор: без учета остальных условий фактическая эффективность может заметно отличаться от расчетной.

• Диаметр шнека: Диаметр винта напрямую определяет объем материала, который может быть захвачен и перемещен за один оборот. Чем больше этот параметр, тем выше потенциальная пропускная способность транспортера, поскольку увеличивается рабочее пространство между витками. Однако рост диаметра требует более мощного привода, усиления конструкции и точного подбора остальных характеристик, иначе оборудование может оказаться избыточным по габаритам и неэффективным в эксплуатации.
• Шаг витка: Шаг витка показывает, какой объем сырья шнек способен продвинуть вдоль оси за один цикл вращения. При увеличении шага теоретическая результативность возрастает, но вместе с этим повышается нагрузка на привод и меняется характер движения. Если выбрать слишком большой шаг без учета свойств материала, подача может стать неравномерной, а работа системы — менее стабильной.
• Частота вращения: Скорость вращения вала оказывает прямое влияние на производительность, поскольку при увеличении оборотов шнек выполняет больше рабочих циклов за единицу времени. Это один из самых доступных способов регулировки подачи без серьезного изменения конструкции. Но чрезмерное повышение частоты вращения может привести к росту износа, пылеобразованию, разрушению хрупких фракций и даже к снижению эффективности транспортировки из-за нарушения нормального перемещения сырья.
• Степень заполнения: Коэффициент заполнения показывает, какая часть рабочего объема реально занята продуктом. Даже при правильно подобранных диаметре и шаге винта машина не даст ожидаемую подачу, если межвитковое пространство используется не полностью. На этот показатель влияет не только сам материал, но и способ его загрузки, поэтому при расчете важно учитывать весь путь его движения от приемной зоны до выгрузки.
• Свойства транспортируемого материала: Характеристики сырья во многом определяют, насколько стабильно и эффективно будет работать шнековый транспортер. Для сухих и сыпучих компонентов подача обычно более равномерная, тогда как влажные, липкие или склонные к слеживанию продукты требуют дополнительных поправок при расчете. Важную роль играют насыпная плотность, влажность, фракционный состав, склонность к налипанию и абразивность.
• Угол наклона: Наиболее эффективно системы работают в горизонтальном положении или при небольшом наклоне. При увеличении угла установки часть материала начинает смещаться назад под действием силы тяжести, из-за чего фактическая подача снижается. Поэтому для наклонных моделей обычно требуется дополнительный запас по расчету или изменение конструкции, чтобы компенсировать потери результативности.
• Длина транспортера: Длина трассы также влияет на реальную производительность, хотя этот фактор иногда недооценивают на предварительном этапе подбора. По мере увеличения длины возрастает сопротивление движению, усиливается трение и повышается нагрузка на привод. В результате длинный шнек при тех же диаметре и оборотах может работать менее эффективно, чем короткий, поэтому этот параметр обязательно учитывают при проектировании.

Таким образом, производительность винтового конвейера формируется под действием сразу нескольких конструктивных и эксплуатационных факторов. Только такой подход позволяет правильно подобрать технику и добиться того, чтобы расчетные значения действительно соответствовали условиям реальной работы.

Формула расчета производительности шнекового транспортера

Для инженерной оценки результативности используется следующая расчетная формула, связывающая геометрию шнека, частоту вращения, коэффициент заполнения и свойства материала:

Q (кг/ч) = (S - s) * p * n * I * sw * 60, где:

• S – площадь внешнего диаметра, м²,
• s – площадь внутреннего диаметра, м²,
• p – шаг витков, м
• n – скорость вращения, оборотов/минуту
• I – коэффициент заполнения желоба (обычно около 40 – 60%)
• sw – удельный вес сырья, кг/м3
• 60 – количество минут в часе

Разность S − s характеризует полезную площадь кольцевого сечения, по которой реально перемещается материал. Шаг p показывает, на какое расстояние условно продвигается поток за один оборот. Скорость n определяет, сколько таких циклов происходит в минуту. Коэффициент заполнения I корректирует идеализированный объем до уровня реальной загрузки, а плотность sw переводит объемный расход в массовый.

Пример

Рассмотрим винтовой транспортер с диаметром вала 70 мм, внешним диаметром шнека 220 мм, частотой вращения 55 об/мин, шагом витка 250 мм, коэффициентом заполнения желоба 0,4 и насыпной плотностью материала 650 кг/м³. В качестве транспортируемого продукта примем комбикорм.

Расчет:

• Площадь внешнего диаметра шнека: S = π × D² / 4 = 3,14 × 0,22² / 4 = 0,0380 м²
• Площадь диаметра вала: s = π × d² / 4 = 3,14 × 0,07² / 4 = 0,00385 м²
• Полезная площадь сечения: S − s = 0,0380 − 0,00385 = 0,03415 м²
• Объемная производительность: Qv = (S − s) × p × n × I × 60 = 0,03415 × 0,25 × 55 × 0,4 × 60 = 11,27 м³/ч
• Массовая производительность: Qm = Qv × γ = 11,27 × 650 = 7325,5 кг/ч = 7,3 т/ч

В результате, шнековый транспортер диаметром 220 мм при частоте вращения 55 об/мин способен транспортировать около 7,3 тонн комбикорма в час.

Области применения шнекового транспортера

Шнековые транспортеры широко используются в различных отраслях промышленности благодаря своей универсальности, компактности и способности работать с разнообразными сыпучими компонентами. Конструкция винтового конвейера позволяет эффективно перемещать как легкие, так и тяжелые фракции, обеспечивая стабильную подачу даже в условиях ограниченного пространства или необходимости герметичной транспортировки.

Таким образом, шнековые транспортеры находят применение практически во всех отраслях, где требуется перемещение сыпучих материалов. Их универсальность, возможность адаптации под разные условия и надежность делают их важным элементом современных производственных и технологических процессов.

Как увеличить производительность шнекового транспортера

Повышение эффективности шнекового транспортера — это комплексная задача, требующая учета конструкции, характеристик сырья и условий эксплуатации. Винтовой конвейер работает эффективно только тогда, когда все его элементы сбалансированы между собой, поэтому любые изменения должны быть обоснованы и рассчитаны. Грамотная оптимизация позволяет не только увеличить подачу, но и сохранить надежность, снизить износ и обеспечить стабильную работу установки в долгосрочной перспективе.

• Частота вращения: Увеличение скорости вращения шнека позволяет повысить производительность за счет большего количества циклов перемещения материала за единицу времени. Однако чрезмерный рост оборотов может привести к ухудшению транспортирования, повышенному износу элементов и нестабильности потока. Поэтому важно подбирать оптимальный режим, учитывая свойства груза и конструктивные ограничения оборудования.
• Геометрия шнека: Изменение диаметра и шага витков напрямую влияет на объем сырья. Увеличение диаметра повышает пропускную способность, а корректировка шага позволяет адаптировать работу под конкретные условия. В некоторых случаях применяется переменный шаг, который улучшает захват на входе и ускоряет его продвижение по всей длине транспортера.
• Организация загрузки: Равномерная подача играет ключевую роль в достижении расчетной производительности. Если загрузка происходит нестабильно, часть рабочего объема шнека остается неиспользованной, что снижает эффективность. Применение правильно спроектированных загрузочных узлов и вспомогательных устройств помогает обеспечить постоянный поток и повысить общую отдачу системы.
• Угол установки: Расположение влияет на фактическую подачу материала. При увеличении угла наклона возрастает влияние силы тяжести, из-за чего часть продукта может смещаться обратно. Оптимизация положения техники или компенсация этого эффекта за счет изменения параметров конструкции позволяет минимизировать потери производительности.
• Адаптация под материал: Свойства транспортируемого продукта оказывают существенное влияние на работу. Для сложных компонентов могут применяться специальные решения, такие как изменение формы витков, использование дополнительных элементов или выбор износостойких материалов. Это позволяет повысить эффективность работы и сохранить стабильную производительность даже в сложных условиях.

Увеличение производительности винтового конвейера достигается за счет комплексной настройки оборудования, а не одного отдельного параметра. Только учет всех факторов — от геометрии до свойств материала — позволяет добиться устойчивой и эффективной работы системы.

Заключение

Производительность шнекового транспортера является комплексной характеристикой, которая формируется под влиянием геометрии шнека, частоты вращения, степени заполнения, свойств материала и условий эксплуатации. Теоретические расчеты дают лишь ориентир, тогда как реальная эффективность определяется совокупностью факторов, включая длину, угол наклона и организацию загрузки.

Грамотный подход к расчету и подбору техники позволяет обеспечить стабильную и эффективную работу системы. Учет всех параметров на этапе проектирования помогает избежать типичных ошибок, снизить эксплуатационные риски и добиться соответствия между расчетной и фактической производительностью. Именно комплексный анализ, а не отдельные параметры, лежит в основе правильного выбора и успешной эксплуатации оборудования.
