Назначение и конструктивные особенности узла
Классификаторы применяются для разделения мелкозернистых материалов по крупности в водной среде. Нижняя часть (конус с улиткой) выполняет функцию разгрузочного узла, где происходит сгущение и выгрузка осевшего песка или шлама. «Улитка» в данном контексте представляет собой спиралевидный корпус, аналогичный улитке циклонов или насосов, который обеспечивает направленный отвод материала.
В спиральных классификаторах исходный материал поступает в нижнюю часть через приёмный карман в боковой стенке корыта ниже зеркала находящейся в нём пульпы. Именно здесь происходит осаждение крупных частиц и их последующая выгрузка. Узел подвергается постоянному абразивному воздействию твёрдых частиц, что предъявляет повышенные требования к износостойкости поверхностей.
Конструкционный материал: сталь 09Г2С
Сталь 09Г2С — низколегированная конструкционная сталь, широко применяемая для сварных металлоконструкций, работающих при температурах от −70 до +425 °C под давлением. Расшифровка марки указывает на содержание 0,09 % углерода, до 2 % марганца и менее 1 % кремния.
Ключевые характеристики стали 09Г2С:
- Предел текучести: 265–345 МПа в зависимости от толщины проката.
- Временное сопротивление разрыву: 440–590 МПа.
- Ударная вязкость (KCU при −40 °C): не менее 34 Дж/см².
- Свариваемость: без ограничений; способы сварки — РДС, АДС под флюсом и в газовой защите, ЭШС.
Химический состав стали 09Г2С включает углерод (до 0,12 %), кремний (0,5–0,8 %), марганец (1,3–1,7 %), а также ограниченное содержание хрома, никеля и меди (до 0,3 % каждого). Такое сочетание легирующих элементов обеспечивает высокую прочность и хладостойкость, что критически важно для оборудования, эксплуатируемого в условиях низких температур и повышенных нагрузок.
Из стали 09Г2С изготавливаются конусы, бункеры, циклоны и другие ёмкости, подверженные абразивному износу. Однако даже эта прочная сталь не способна длительно противостоять интенсивному абразивному воздействию без дополнительной защиты рабочих поверхностей.
Износостойкие решения Roxwell R450
Roxwell R450 — это бренд, объединяющий в себе износостойкие стали, разработанная в качестве замены (и, по ряду параметров, улучшенной альтернативы) таких марок, как Hardox 450 и Raex 450. Материалы производятся на мощностях отечественных и зарубежных металлургических комбинатов с применением передовых технологий и строгим соблюдением требований международных стандартов менеджмента качества.
Ключевые характеристики материалов группы Roxwell R450:
- Твёрдость: класс 450 HBW (по Бринеллю) — маркировка «R450» указывает на твёрдость около 450 HBW, что соответствует примерно 44–48 HRC.
- Микроструктура: мартенситная матрица. Благодаря этому сталь Roxwell сохраняет свою форму даже в процессе износа, в то время как другие износостойкие стали «замыливаются», теряя изначальную геометрию.
- Гарантированная твёрдость материалов группы Roxwell тщательно проверяется заводскими испытаниями, что подтверждается соответствующими сертификатами на каждый износостойкий лист в прокатной партии.
- Предел текучести: типичное значение — около 1200 МПа (для аналогичных марок класса 450 HBW).
- Временное сопротивление разрыву: около 1450 МПа.
Комбинирование материалов: синергия свойств
Сочетание стали 09Г2С и износостойких материалов и решений Roxwell R450 в конструкции нижней части классификатора 500/4АТР обеспечивает:
- Несущую способность — за счёт прочного и вязкого корпуса из 09Г2С, способного воспринимать статические и динамические нагрузки без разрушения.
- Долговечность — за счёт футеровки из материалов группы Roxwell R450, которая значительно увеличивает срок службы узла по сравнению с незащищённой сталью. В аналогичных решениях (например, в конвейерах для транспортировки мокрой щепы) футеровка Roxwell R450 толщиной 8 мм применяется для боковых и нижних листов, а направляющие выполняются из плит толщиной 12 мм, что гарантирует кратное увеличение межремонтного интервала.
- Ремонтопригодность — футеровочные листы из износостойких материалов группы Roxwell R450 могут быть заменены после износа, что продлевает срок службы дорогостоящего узла.
Заключение

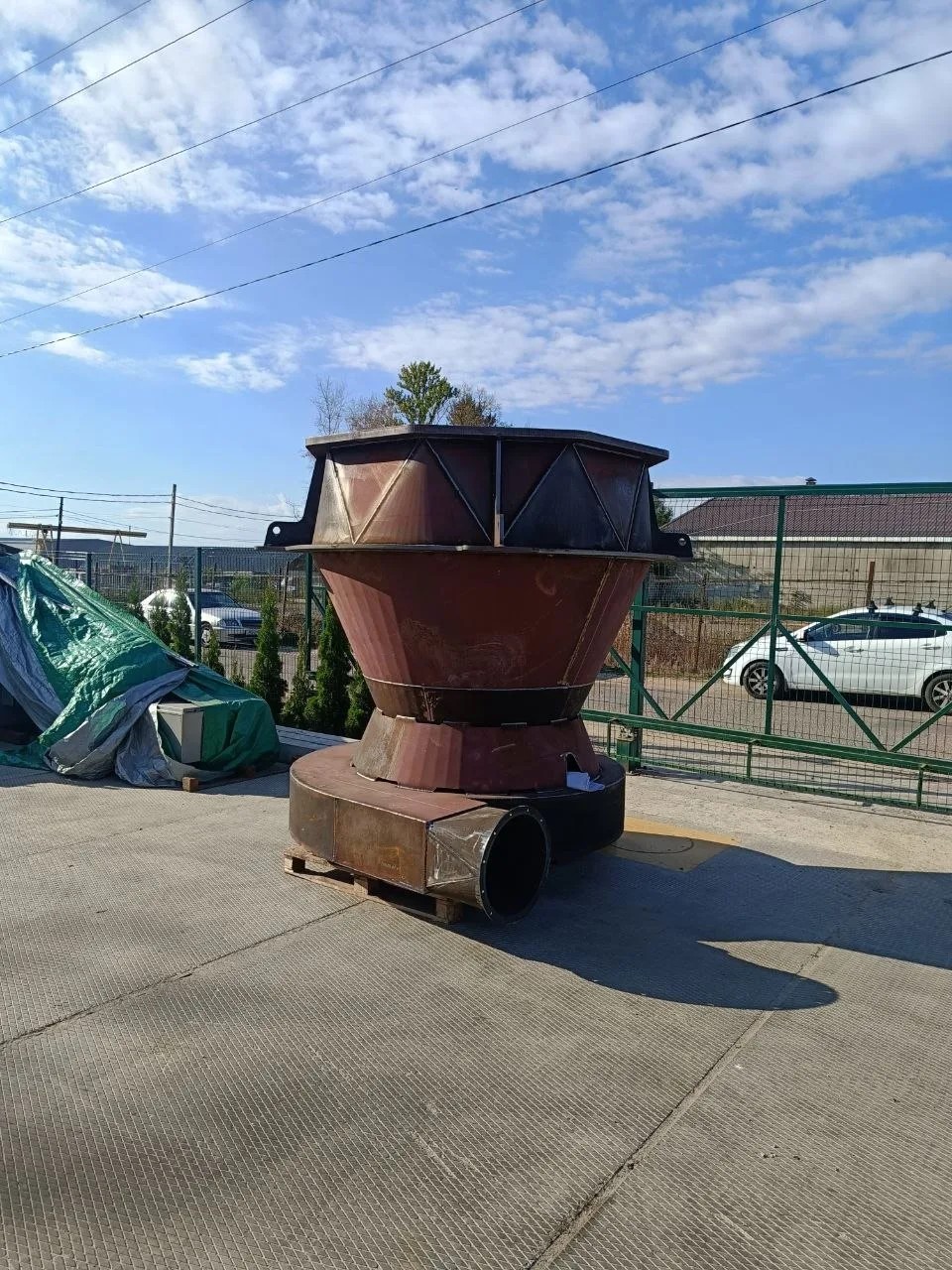

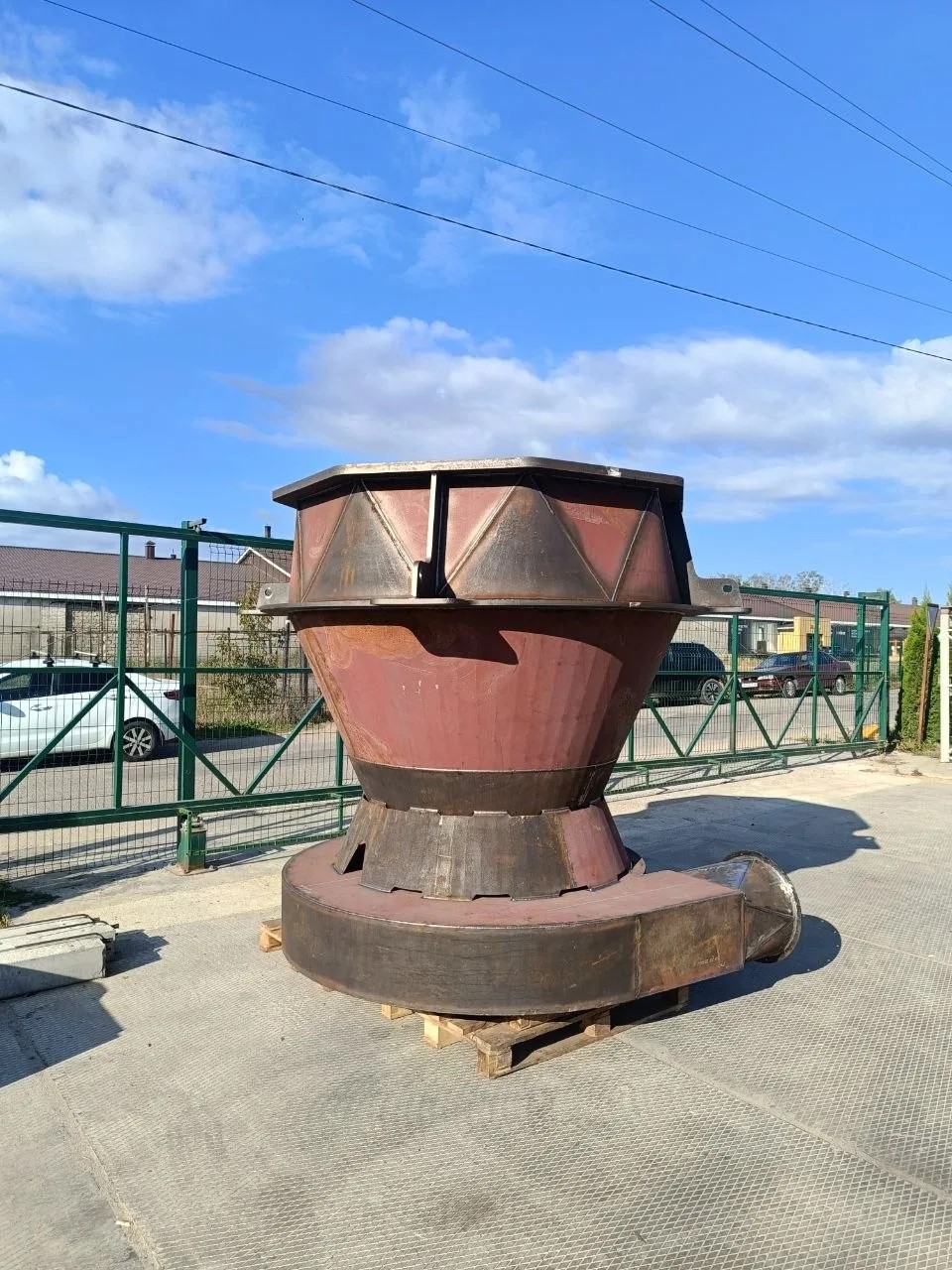

Нижняя часть классификатора 500/4АТР (конус с улиткой) — это пример эффективного инженерного решения, объединяющего конструкционную прочность стали 09Г2С и высокую износостойкость решений Roxwell R450. Такое сочетание позволяет эксплуатировать узел в условиях интенсивного абразивного износа с минимальными затратами на обслуживание и ремонт. Применение Roxwell подтвердило свою эффективность на широком спектре оборудования — от буровых шнеков до ковшей экскаваторов и конвейерных футеровок, что делает эти материалы и решения обоснованным выбором для защиты ответственных узлов обогатительной техники.
