Какие бывают шнеки: классификация по форме, шагу и направлению винта

В типовом исполнении он состоит из центрального вала и закрепленной на нем спирали. При вращении витки захватывают сырье и продвигают его вдоль продольной оси. На характер работы винтового механизма влияют наружный диаметр, геометрия спирали, расстояние между соседними витками и направление навивки. В зависимости от сочетания этих параметров один шнек предназначен преимущественно для транспортирования, другой — для дозированной подачи, третий — для работы с вязкими массами или смешивания компонентов. Поэтому конструкцию выбирают не только по размерам. Необходимо учитывать свойства продукта, требуемую производительность и задачу, которую должен выполнять механизм.

Основные геометрические параметры шнека

Геометрия винтового элемента определяется несколькими взаимосвязанными характеристиками:

• Наружный диаметр: задает общий размер рабочей части и объем пространства, в котором перемещается продукт. Чем больше диаметр, тем выше потенциальная пропускная способность при прочих равных условиях;
• Диаметр вала: определяет внутреннюю границу межвиткового пространства и влияет на его полезный объем. Размер вала также связан с жесткостью конструкции и способностью воспринимать крутящий момент;
• Шаг: это расстояние вдоль оси между соответствующими точками соседних витков. От него зависят объем захватываемого сырья, характер подачи и степень его уплотнения;
• Толщина спирали: выбирается с учетом механической нагрузки, абразивности среды и требуемого ресурса детали. Для тяжелых условий эксплуатации виток обычно делают более массивным или дополнительно усиливают;
• Форма винтовой поверхности: определяет характер контакта с сырьем и особенности его движения. Сплошные, ленточные, лопастные и специальные варианты применяются для разных типов продуктов и технологических задач;
• Направление навивки: бывает правым, левым или комбинированным. Вместе с направлением вращения шнека оно определяет, в какую сторону будет перемещаться поток;
• Рабочая длина: соответствует участку, на котором происходит транспортирование или обработка продукта. Ее выбирают с учетом расстояния подачи, компоновки линии и допустимой нагрузки на привод.

Эти параметры связаны между собой. Например, увеличение диаметра расширяет полезный объем, однако фактическая производительность также зависит от шага, частоты вращения, степени заполнения корпуса и свойств сырья. Кроме того, одинаковая геометрия может вести себя по-разному в горизонтальном транспортере, наклонном питателе, бункерном выгружателе или смесительной установке.

Классификация шнеков по форме, шагу и направлению винта

Шнеки различаются не только размерами, но и геометрией винтовой части. Для практического подбора чаще всего учитывают три признака: форму рабочей поверхности, шаг между витками и направление навивки. Каждый из них влияет на характер подачи, взаимодействие с сырьем и область применения.

По форме винтовой поверхности

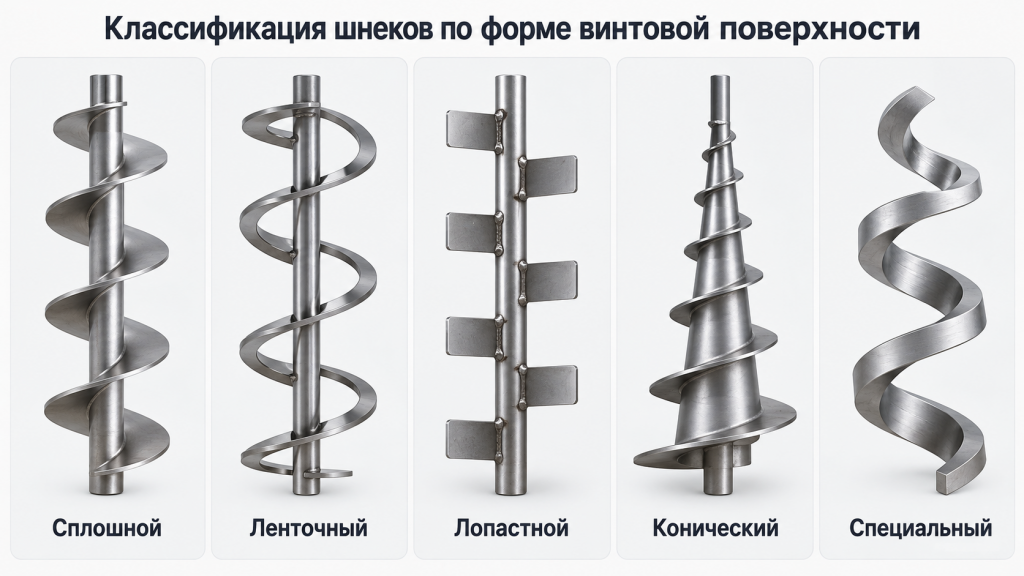

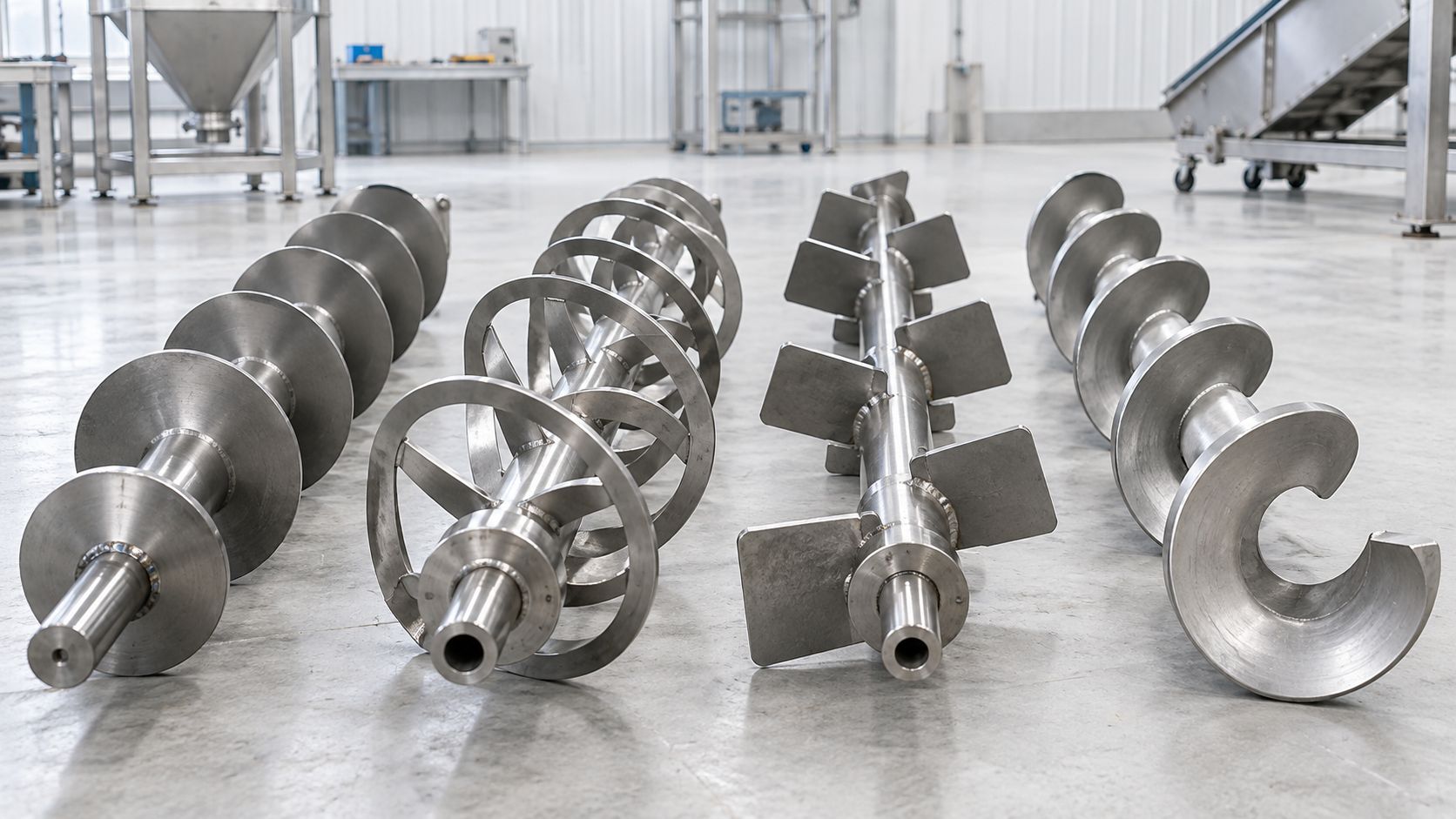

Форма винта определяет площадь контакта с продуктом и характер его движения внутри корпуса. В зависимости от свойств сырья и технологической задачи используют несколько основных видов шнеков:

• Сплошные: имеют непрерывную винтовую поверхность от центрального вала до наружной кромки. Подходят для транспортирования зерна, гранул, порошков, песка, цемента, комбикорма и других хорошо сыпучих продуктов;
• Ленточные: выполнены в виде металлической полосы, закрученной по спирали, с открытым пространством около центральной оси. Такая геометрия применяется для влажных, липких, волокнистых и склонных к комкованию масс;
• Лопастные: вместо непрерывного витка имеют отдельные элементы, установленные под определенным углом. Они позволяют совмещать подачу с перемешиванием, перераспределением компонентов и разрушением слежавшихся участков;
• Конические: отличаются изменением наружного диаметра по длине. Такая форма позволяет постепенно менять свободный объем рабочей зоны и используется, например, при дозировании, прессовании или обезвоживании;
• Специальные: к ним относятся фасонные, прерывистые и другие конструкции. Их применяют для нестандартных материалов и процессов, когда обычная сплошная спираль не обеспечивает требуемый режим работы.

Таким образом, форма винтовой поверхности подбирается прежде всего по физическим свойствам продукта и функции оборудования.

По шагу винта

Шагом называют расстояние вдоль оси между соответствующими точками соседних витков. Этот параметр влияет на объем межвиткового пространства, интенсивность подачи и характер изменения потока по длине винта. В этой группе выделяют следующие типы шнеков:

• С постоянным шагом: расстояние между витками остается одинаковым по всей рабочей длине. Такое исполнение широко применяется в транспортерах, где требуется стабильное перемещение однородного сыпучего продукта;
• С уменьшенным шагом: соседние витки расположены ближе друг к другу, благодаря чему уменьшается свободный объем. Такой вариант используют для более контролируемой подачи и в процессах, где требуется создать дополнительное сопротивление движению массы;
• С увеличенным шагом: имеют большее расстояние между витками и, соответственно, увеличенное межвитковое пространство. Они могут применяться для хорошо сыпучего сырья при необходимости повысить интенсивность подачи;
• С переменным шагом: расстояние между витками постепенно изменяется вдоль рабочей части. Уменьшающийся шаг позволяет последовательно сокращать доступный объем, а увеличивающийся — более равномерно отбирать продукт из протяженной загрузочной зоны или бункера.

При выборе шага витка шнека учитывают наружный диаметр, частоту вращения, степень заполнения и характеристики продукта, поскольку именно сочетание этих параметров определяет фактический режим работы оборудования.

По направлению навивки

Направление винтовой линии определяет осевое перемещение продукта при заданном вращении вала. Основными вариантами являются правая и левая навивки, которые могут использоваться отдельно или сочетаться в одной конструкции.

• Правые шнеки: имеют правую ориентацию винтовой линии. При заданном положении и вращении вала они обеспечивают перемещение продукта в определенную сторону;
• Левые шнеки: отличаются зеркальной геометрией и создают противоположное осевое перемещение при тех же условиях вращения;
• Комбинированные шнеки: объединяют правую и левую навивки в одном узле. Такая схема позволяет направлять сырье с двух сторон к общей точке выгрузки или, наоборот, распределять поток от центра в противоположных направлениях.

При подборе по направлению навивки важно учитывать не только тип винтовой линии, но и сторону установки привода, направление вращения вала, расположение загрузочной и разгрузочной зон. Поэтому правое и левое исполнение нельзя считать взаимозаменяемыми даже при одинаковых размерах и шаге.

Другие признаки классификации шнеков

Помимо представленных видов, шнеки различаются и по другим конструктивным и эксплуатационным признакам. Такая классификация помогает точнее учитывать назначение оборудования, условия установки и свойства рабочей среды.

• По конструкции вала: валовые, безосевые и гибкие. Валовые имеют центральный несущий элемент, безосевые работают за счет жесткой спирали без центральной трубы, а гибкие могут прокладываться по изогнутой трассе;
• По назначению: транспортирующие, дозирующие, смешивающие, прессующие и буровые. Различия связаны с тем, какую операцию должен выполнять винтовой механизм;
• По расположению: горизонтальные, наклонные и вертикальные. Угол установки влияет на производительность, заполнение корпуса и требования к приводу;
• По исполнению: цельные и секционные. Цельные изготавливаются как единый рабочий элемент, а секционные состоят из отдельных участков, что упрощает монтаж, ремонт и замену изношенных частей;
• По материалу изготовления: из конструкционной, нержавеющей или износостойкой стали. Материал выбирают с учетом влажности, химической активности среды, абразивности и санитарных требований.

Один и тот же шнек может одновременно относиться к нескольким группам. Например, транспортирующий винт может быть валовым, сплошным, правым, с постоянным шагом и изготовленным из нержавеющей стали.

Как форма и шаг шнека влияют на его работу

Форма спирали и межвитковое расстояние нельзя рассматривать отдельно от других характеристик. Они определяют режим заполнения рабочей зоны, характер движения продукта и нагрузку на оборудование. К основным факторам относятся:

• Полезный объем между витками: чем он больше, тем больше сырья теоретически может находиться в рабочей зоне за один оборот. Фактическая подача при этом зависит от текучести продукта, скорости вращения и степени заполнения корпуса;
• Характер контакта со спиралью: непрерывный виток создает направленное осевое движение, тогда как ленточные и лопастные элементы сильнее меняют траекторию отдельных участков массы и могут снижать вероятность образования застойных зон;
• Изменение свободного объема по длине: уменьшение рабочего пространства повышает сопротивление движению и может способствовать уплотнению продукта. Увеличение объема, наоборот, создает более свободные условия для его размещения и распределения;
• Скорость вращения: при ее увеличении обычно возрастает интенсивность подачи, но одновременно повышается риск проскальзывания, избыточного перемешивания, пылеобразования и разрушения хрупких частиц;
• Свойства транспортируемой среды: влажность, плотность, размер частиц, склонность к налипанию и слеживанию напрямую влияют на то, насколько эффективно будет работать выбранная геометрия.

Поэтому форму и шаг шнека подбирают в комплексе с диаметром, частотой вращения, мощностью привода и условиями эксплуатации. Один и тот же винт может показывать разную производительность при работе с материалами, отличающимися по плотности, влажности и текучести.

Области применения разных видов шнеков

Шнековые механизмы применяются в разных отраслях промышленности для транспортирования, дозирования, смешивания, распределения и уплотнения сырья. Конкретный тип винтовой части выбирают в зависимости от характеристик продукта и технологической операции.

В одной и той же отрасли могут использоваться разные исполнения. Например, для сухого хорошо сыпучего продукта подходит сплошной винт, а для влажной или склонной к налипанию массы может потребоваться ленточная либо безосевая конструкция.

Как выбрать подходящий вид шнека

Подбор начинают с технологической задачи и условий эксплуатации, а затем определяют подходящую геометрию и основные размеры. При выборе учитывают:

• Характеристики продукта: оценивают насыпную плотность, влажность, текучесть, размер частиц, склонность к налипанию, слеживанию или наматыванию. Для абразивных и химически активных сред дополнительно учитывают требования к износостойкости и коррозионной стойкости материала изготовления;
• Назначение оборудования: для транспортирования важны стабильность потока, производительность и длина подачи; при дозировании — точность и равномерность поступления продукта; при смешивании — способность рабочего элемента перераспределять компоненты; при уплотнении — возможность постепенно сокращать свободный объем; при выгрузке из бункера — равномерность отбора сырья по длине загрузочной зоны;
• Основные размеры: наружный диаметр, шаг, диаметр вала и рабочую длину выбирают с учетом необходимой производительности и свойств перемещаемой среды. Эти параметры рассматривают совместно, поскольку изменение одного из них влияет на заполнение межвиткового пространства и характер подачи;
• Частота вращения и привод: скорость вращения должна обеспечивать требуемую производительность без чрезмерного проскальзывания, измельчения или пылеобразования. Мощность привода подбирают с учетом нагрузки, длины винта и сопротивления перемещаемого продукта;
• Угол установки: для наклонных механизмов учитывают влияние силы тяжести и возможное обратное смещение сырья. Чем больше угол подъема, тем сильнее режим работы отличается от горизонтального транспортирования;
• Направление витков шнека: правое, левое или комбинированное исполнение выбирают с учетом расположения загрузки, разгрузки и привода, а также направления вращения вала;
• Параметры при изготовлении по образцу: проверяют не только наружный диаметр и длину, но также шаг, толщину спирали, размеры вала, направление винтовой линии и способ крепления;
• Степень износа исходной детали: сильно изношенный шнек не всегда позволяет точно восстановить первоначальные размеры. Наружная кромка и толщина витка могут значительно уменьшиться, поэтому при возможности фактические замеры сопоставляют с чертежами или технической документацией оборудования.

Правильный выбор основывается на совокупности параметров. Даже при одинаковом диаметре два шнека могут существенно различаться по назначению и рабочим характеристикам из-за разного шага, формы винтовой поверхности, направления навивки и режима вращения.

Заключение

Классификация шнеков помогает системно описывать различия между рабочими элементами и точнее подбирать их под конкретные условия эксплуатации. На практике важно рассматривать не отдельный признак, а всю конфигурацию винта в целом и то, как она будет работать в составе конкретного оборудования. При проектировании, ремонте или замене особенно важно опираться на реальные параметры технологической линии, свойства сырья и исходную документацию. Такой подход позволяет избежать несоответствия по производительности, преждевременного износа и нестабильной работы механизма.
